橡套线套

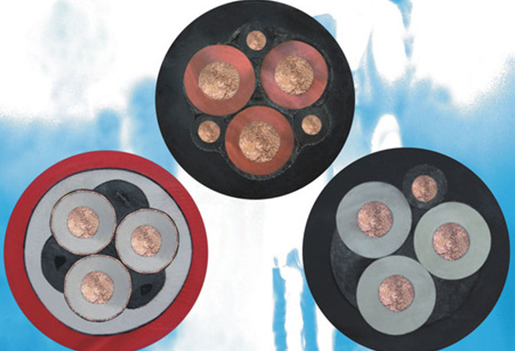

橡套电缆是由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆品种。 一般来讲，包括通用橡套软电缆，电焊机电缆，潜水电机电缆，无线电装置电缆和摄影光源电缆等品种。
中文名：通用橡套软电缆
外文名 ：General rubber set soft cable
额定电压 ：450/750KV及以下
使用温度 ：60℃
导体材料 ：第5、6种软铜导体
绝缘材料 ：橡皮混合物
产品概述
橡套电缆广泛使用于各种电器设备，例如日用电器，电动机械，电工装置和器具的移动式电源线。同时可在室内或户外环境条件下使用。根据电缆所受的机械外力，在产品结构上分为轻型、中型和重型三类。在截面上也有适当的衔接。
一般轻型橡套电缆使用于日用电器、小型电动设备，要求柔软、轻巧、弯曲性能好；
中型橡套电缆除工业用外，广泛用于农业电气化中；
重型电缆用于如港口机械、探照灯、家业大型水力排灌站等场合。这类产品具有良好的通用性，系列规格完整，性能良好和稳定。
应用范围
防水橡套电缆和潜水泵用电缆：主要用于潜水电机配套， 型号为JHS，JHSB。
无线电装置用电缆：现在主要生产两种橡套电缆(一种屏蔽的,一种不屏蔽)，基本能满足要求，型号为WYHD，WYHDP。
摄影用电缆产品：配合新型光源的发展，具有结构小、性能好，同时满足室内和野外工作的需要，逐步取代一些粗重、耐热性能差的老产品。
产品分类
橡套电缆分为重型橡套软电缆（YC电缆，YCW电缆），中型橡套软电缆（YZ电缆，YZW电缆），轻型橡套软电缆（YQ电缆，YQW电缆），防水橡套软电缆（JHS电缆，JHSB电缆），电焊机电缆（YH电缆，YHF电缆）YHD电缆为野外用镀锡电源连接线。
产品说明：电焊机电缆
型号：YH，YHF
产品说明：本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳，是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交流不超过200V和脉动直流峰值400V。结构为单线芯，采用多股软导线复绞制成。导电线芯外面采用耐热聚酯薄膜绝缘带绕包，最外层用橡皮制成的绝缘兼护套做为保护层。
防水橡套软电缆
型号：JHS，JHSP
产品说明：JHS型防水橡套电缆供交流电压500V及以下的潜水电机上传输电能用。在长期浸水及较大的水压下， 具有良好的电气绝缘性能。防水橡套电缆弯曲性能良好，能承受经常的移动。
发展概况
电线电缆行业是中国仅次于汽车行业的第二大行业，产品品种满足率和国内市场占有率均超过90%。在世界范围内，中国电线电缆总产值已超过美国，成为世界上第一大电线电缆生产国。伴随着中国电线电缆行业高速发展，新增企业数量不断上升，行业整体技术水平得到大幅提高。
中国经济持续快速的增长，为线缆产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国线缆制造业所形成的庞大生产能力让世界刮目相看。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对电线电缆的需求也将迅速增长，未来电线电缆业还有巨大的发展潜力。
2008年11月，我国为应对世界金融危机，政府决定投入4万亿元拉动内需，其中有大约40%以上用于城乡电网建设与改造。全国电线电缆行业又有了良好的市场机遇，各地电线电缆企业抓住机遇，迎接新一轮城乡电网建设与改造。
注意事项
一、设备：具有自动控温、定时和多规格管状模腔的小型压力设备。
二、胶料：与所补电线的线材一致，并且含胶量要高于被补材料，硫化体系略强。
三、操作方法：
1、按照胶料的硫化体系设定温度和时间
2、用橡胶用油墨稀释剂檫洗修补处，特别是结合处要充分处理。
3、根据缺口的大小适量剪取修补胶料，注意不能偏多或偏少，
4、将剪好的胶料塞在缺口处，，注意胶料不要高于电线圆周面。
5、用耐高温PP带包好。并将其放入比线径略小的管状模腔里，锁紧上下模，让所补位置具有一定的压力。注意模腔直径比线径略小0.1~0.2mm。
6、待硫化时间到，取出产品，如有少量胶料溢出，用锋利刀片修尽，并用稀释剂檫尽即可。
四、验证方法：
将适量空气压入所补电线并置于水中，见有无漏气现象即可判定好坏。
