电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

中文名

电力电缆

基本简介

电力电缆的使用至今已有百年

主要分类

分类：按电压等级分

简介：电力电缆的使用至今已有百余年历史。1879年，美国发明家T.A.爱迪生在铜棒上包绕黄麻并将其穿入铁管内，然后填充沥青混合物制成电缆。他将此电缆敷设于纽约，开创了地下输电。次年，英国人卡伦德发明沥青浸渍纸绝缘电力电缆。1889年，英国人S.Z.费兰梯在伦敦与德特福德之间敷设了10千伏油浸纸绝缘电缆。1908年，英国建成20千伏电缆网。电力电缆得到越来越广的应用。1911年，敷设成60千伏高压电缆，开始了高压电缆的发展。1913年，M.霍希施泰特研制成分相屏蔽电缆,改善了电缆内部电场分布,消除了绝缘表面的正切应力，成为电力电缆发展中的里程碑。1952年，瑞典在北部发电厂敷设了380千伏超高压电缆,实现了超高压电缆的应用。到80年代已制成1100千伏、1200千伏的特高压电力电缆。

分类：按电压等级分

按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为交流电缆和直流电缆。

按绝缘材料分

1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

2、塑料绝缘电力电缆 　绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

3、橡皮绝缘电力电缆　绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

按电压等级分

1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。

2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。

3、高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。

4、超高压电缆：（275～800千伏）。

5、特高压电缆：（1000千伏及以上）。

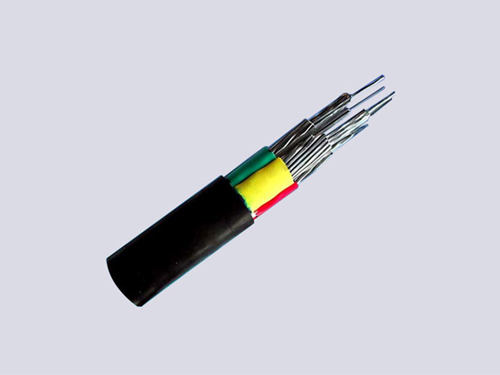

基本结构：电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。

1.线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

2.绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

3.15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

4.保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

主要优点：

1占地少。一般埋设于土壤中或敷设于室内，沟道，隧道中，线间绝缘距离小，不用杆塔，占地少，基本不占地面上空间。

2可靠性高。受气候条件和周围环境影响小，传输性能稳定，可靠性高。

3具有向超高压，大容量发展的更为有利的条件，如低温，超导电力电缆等。

4分布电容较大。

5维护工作量少。

6电击可能性小。

型号说明

电力电缆的型号

1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的。

型号详细说明

（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆

（2）绝缘：Y——聚乙烯绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘

（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套      V——聚氯乙烯护套

（4）特征：T——石油膏填充G——高频隔离C——自承式

（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层

                    33——单层细钢丝铠装聚乙烯被层

                    43——单层粗钢丝铠装聚乙烯被层

                    53——单层钢带皱纹纵包铠装聚乙烯外被层

                    553——双层钢带皱纹纵包铠装聚乙烯外被层

2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；

      BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；

      BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；

      RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；

      RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；

      BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；

      RYV 聚乙烯绝缘聚氯乙烯护套软线

3）WD：无卤低烟型ZR: 阻燃型NH：耐火型DH：防火型
